Система звукоізоляції труб і вентиляції BJ1

Продукція, використовувана в даній системі:



Звукоізоляція водостічних труб і вентиляційних систем із застосуванням матеріалу TECSOUND FT 55.

Rw 28 dB

Звуки, що виникають від води, що ллється по трубах – одна з головних проблем у житлових будинках та офісних приміщеннях через низький рівень звукоізоляції труб, які сьогодні прокладають в стінах і стелях. Для вирішення цієї проблеми потрібно використовувати звукоізоляційний матеріал TECSOUND FT 55, яким необхідно обгорнути і зміцнити водостічну трубу.

Теж саме необхідно зробити для звукоізоляції вентиляційних коробів, що допоможе позбутися від настирливого шуму і зробить приміщення комфортними.

  1. TECSOUND FT 55
  2. Водостічна труба або вентиляційний короб
  3. Пластмасовий зажим або інший вид кріплення
  4. Скотч (не обов’язково)

УСТАНОВКА TECSOUND

TECSOUND FT 55

1) Спочатку виміряти діаметр труби з нахлестами 5 см.

2) Відрізати ножицями необхідну кількість матеріалу TECSOUND FT 55.

3) Обернути трубу матеріалом якомога щільніше. До труби він повинен прилягати войлоком, як показано на малюнку.

4) Закріпити TECSOUND FT 55 пластмасовими зажимами кожні 20 см.

111

  1.  – стіна;
  2.  – негорюча мінеральна вата;
  3.  – звукоізоляційний матеріал Tecsound FT 55
  4.  – трубопровід;
  5.  – нетвердіючий герметик;
  6.  – гільза;
  7.  – монтажний кронштейн;
  8.  – прокладка з м’якої гуми;
  9.  – віброізолююче кріплення VibrofixUni/Techno

Роботу зі звукоізоляції трубопроводів опалення, каналізації, водопостачання, сміттєпроводів необхідно проводити на етапі будівництва. Так як на етапі експлуатації ці комунікації будуть закриті, і для виправлення та корекції потрібно розкривати облицювальні шари. При звукоізоляції трубопроводів, мова йде про ізоляцію повітряного шуму, — по довжині трубопроводу, і про ударний шум — в місцях примикання комунікацій до огороджувальних конструкцій. Отже, звукоізоляція комунікацій включає два етапи:

  • Трубопроводи обертають звукоізоляційним матеріалом.
  • Всі з’єднання і кріплення трубопроводів з конструкцією будинку повинні бути ізольовані пружним прокладним матеріалом



Також, у нас на сайті Ви можете знайти готовий набір для звукоізоляції водостічних труб TECSOUND INSULATION PIPE

Загальний крупний план

BJ-1_1

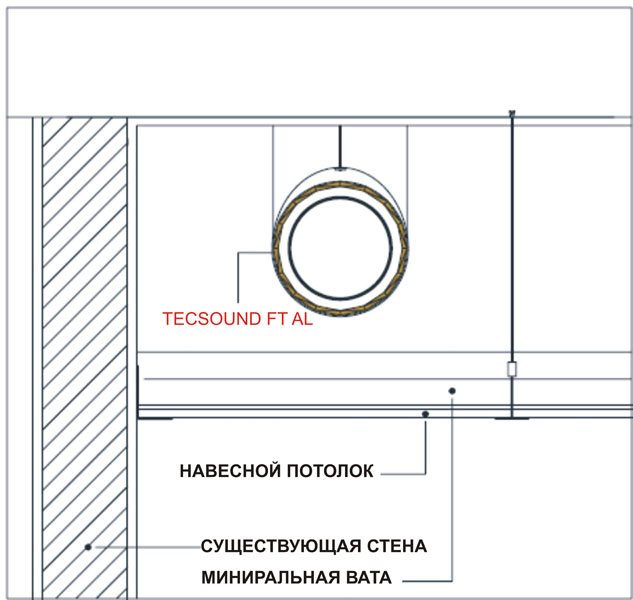

Кріплення при горизонтальному розміщенні труби

BJ-1_2
